l 采用油壓缸合模，合模力可達150T，滿足了大尺寸產品的低壓注膠
l 前后移模式工作臺，合模和取放產品不在同一個工位，方便取放產品，更安全
l 30升大容量膠缸和膠泵滿足了一次性注膠超過250克的生產要求
l 注膠壓力大小可通過面板壓力調節閥進行調節
l 注膠系統各部件采用模塊化設計，維修及保養方便快速
l 自診功能和各種故障報警
l 采用分段獨立控溫，溫控精確
l 定時加熱、超溫報警和自動停止加熱功能
l 工作保護采用雙手自動控制、光柵
l 標準化、系統化模架設計，方便更換模具
l 產品頂出裝置，方便取出產品
運用范圍
針對客戶產品外型尺寸約600mm x 600mm，一次性注膠量超過250克而專門研發設計的大型機臺，刷新了低壓注膠工藝可以注塑產品的最大尺寸和注膠量記錄。
低壓注膠機適用于各式低壓熱熔膠成型樹脂對產品注膠包封，制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型后產品具有絕緣與防水等性能。
廣泛應用于：電池、傳感器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸 | 2205 mm x 2240 mm x 3050 mm |
佔地面積 | 2205 mm x 2240 mm |
工作檯面離地高度 | 1070 mm |
溶膠系統與數量 | LPMS 500B-30升x 3 |
自動加料系統 | 選配 |
注膠槍型號與角度 | LPMS-HR1 |
單個工位熱嘴數量 | 8根據產品設計 |
注膠管編號與數量 | LPMS-H16J x 1 |
輸入電壓 | 200-240 VAC / 1 Phase / 50Hz |
溫控分區 | 18根據產品確定 |
溫度範圍 | 室溫至250℃ |
最大功率 | 25 Kw |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1 m3/min |
合模方式 | 油壓缸 |
合模力 | 最大15T |
合模行程 | 150 mm |
控制系統 | 7 in”人機介面，PLC控制 |
安全保護 | 光柵 |
可注塑產品設計最大尺寸 | 600 mm x 600 mm x 30 mm |
機臺和模具外型尺寸圖
低壓注膠機機外形尺寸

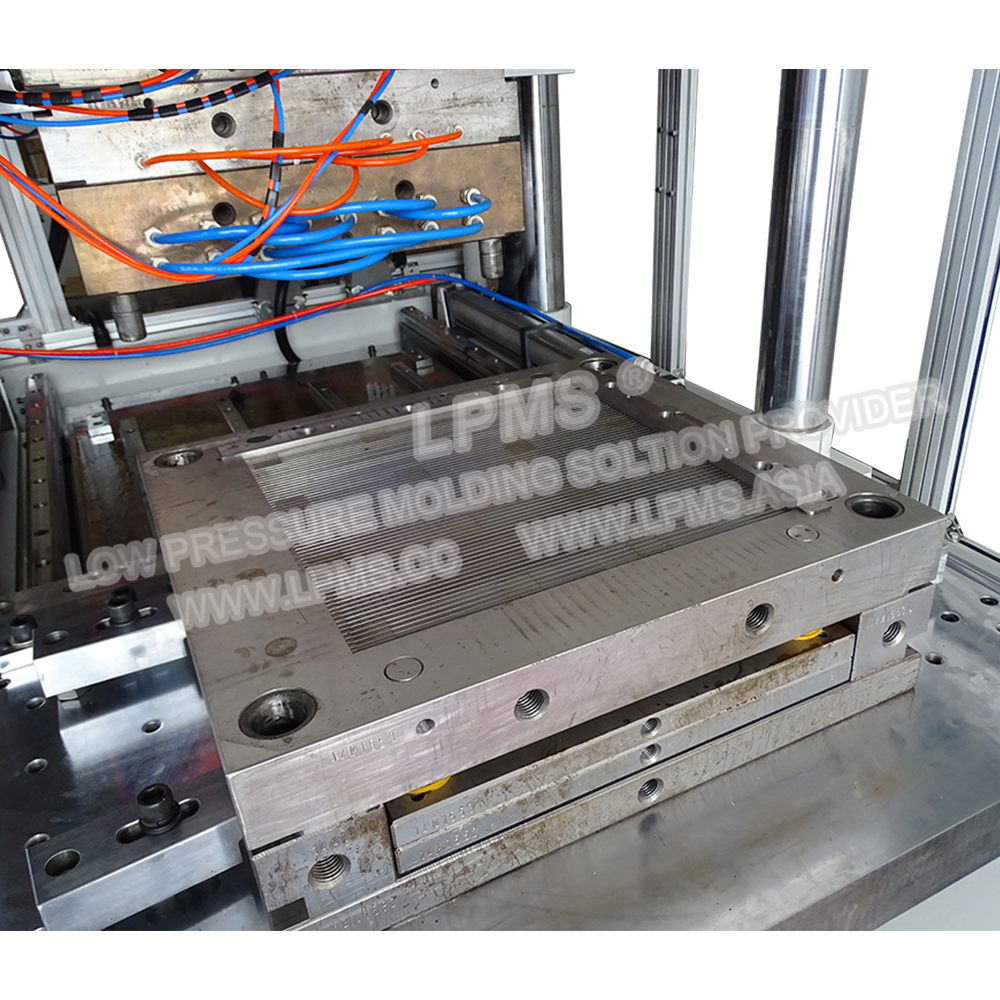

低壓注塑模具外形尺寸
